Medidas de energa
1) descripcin del banco de la medida
El banco para la medida de la energa tiene los instrumentos siguientes:
) el metro de la energa dot Gigatronics de un oscilador de la referencia a 50MHz y a dos canales (… a y B) que pueden
ser conectado con tantos sensores por medio de los cables multipolar
b) Dos sensores de funcionamiento de la vlvula de diodo en la venda 10MHz 40GHz , vienen uso usted en el mismo tiempo solamente
para la medida enel acoplador direccional. Para ambos, aguantado despus de la conexin al metro de la energa por medio de
el conectador multipolar y el cable relativo, es necesarios realizar la conexin del previa de la calibracin al oscilador
de la referencia.
c) Generacin de marcas ellas sweppato de funcionamiento RF en la venda 10MHz 26.5GHz con escape en el trasero para concurrir
una asamblea eventual en un estante.
d) Supresor de 10dB que funciona en la venda 0 18GHz
y) acoplador de funcionamiento direccional en el 1GHz 2GHz de la venda
f) varios empalmes
2) funcionamientos de la medida del generador RF
Esta medida asume que el instrumento del metro de la energa de la calidad avanzada con respecto al generador RF es uno que
la operacin viene por lo tanto caracterizado con despus de las dos medidas:
) la medida de la energa distribuy con eficacia a variar de la energa nominal

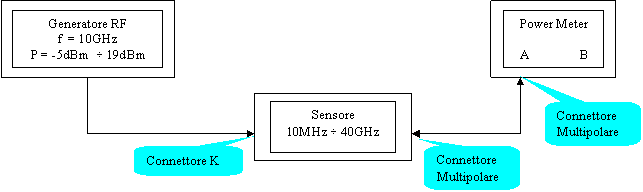

La frecuencia de 10GHz A LA DERECHA viene sistema para arriba en el generador RF uno de el cual se vara la energa nominal
funcionando en el teclado del generador y, a travs del metro de la energa, de la energa emitida se encuentra con eficacia
en el acuerdo siguiente de contornear:
 |

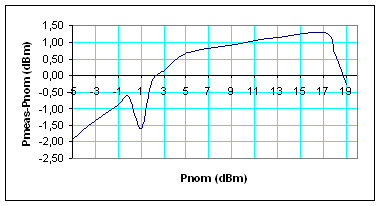

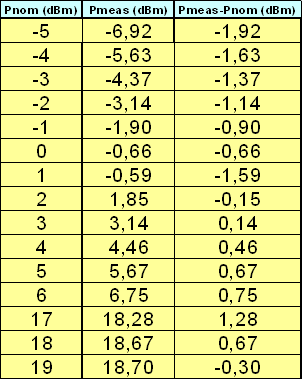

Resulta obtenido a usted es :
Evidencian uno el scostamento mximo de aproximadamente 2dB del respecto nominal emitido de la energa
a eso eficaz.
b) Medida de la energa distribuida con eficacia a variar de la frecuencia

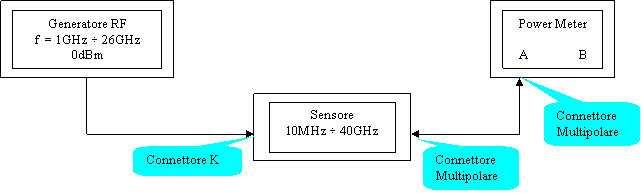

Para este tipo de medida se mantiene los 0dBm fijos a la energa nominal publicada y se vara la frecuencia est encendido
generador RF que en el metro de la energa (…para concurrir la modernizacin del factor de la calibracin ),
el contorno de la medida por lo tanto est siguiendo:
 |

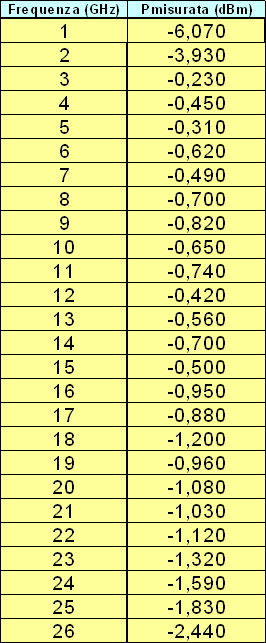

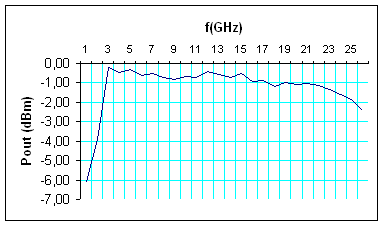

Resulta obtenido a usted es :
De tales que resulta a usted muestre que el generador tiene una respuesta decididamente decepcionante debajo del 2GHz donde
el scostamento entre el valor nominal y el valor eficaz coge para arriba el -6dB, de que hace para pensar a una etapa del amplificador
que gana a menos de visto de antemano en cunto una lnea de desvo en la frecuencia que me implica utilice de un factor de
la calibracin incorrecta dara el lugar a un error ms pequeo.
3) funcionamientos de la medida del supresor
Esta medida es hora de verificar la respuesta

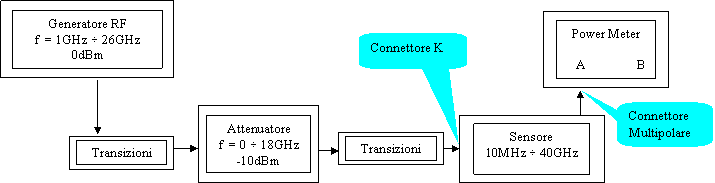

en la frecuencia del supresor, para realizarlo utiliza el siguiente
contorno de la conexin:

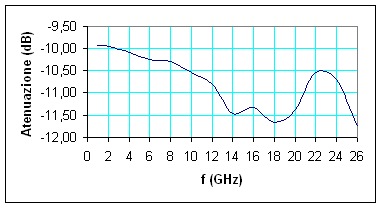

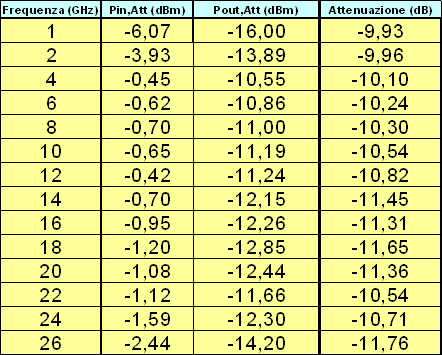

Resulta obtenido a usted es :
donde estP adentro, Att la energa realmente emitida del generador RF que son valores extrapola a usted de la tabla anterior.
La atenuacin viene obtenido como diferencia entre la energa en renta y
aqulla en escapedel supresor que
sin embargo tiene una venda que sea 18GHz arrestados y no a 26GHz.
En verdad es necesario llevar a cabo cuenta tambin de
la atenuacin debido a las transiciones con las
cuales el supresor est
conectado
est al sensor que al

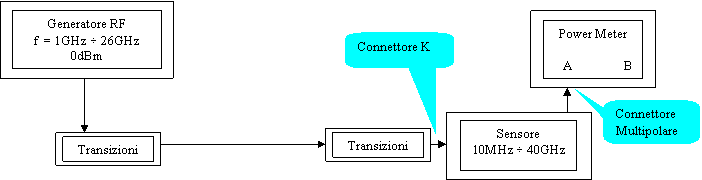

generador RF, para medirlo quitael supresor y las transiciones en medio de ellas estn
conectadas
segn el contorno siguiente:
 |

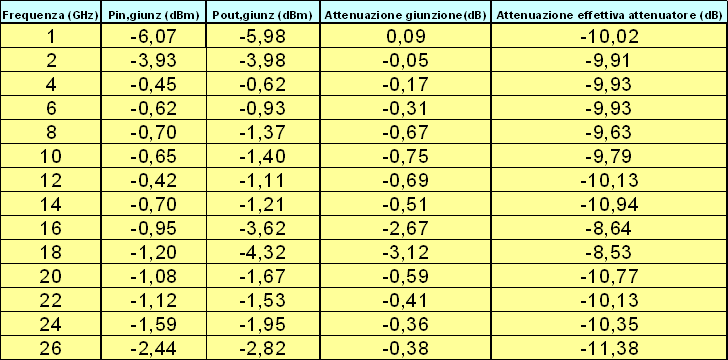

Resulta obtenido a usted es :
donde estla energaP adentro, giunz realmente emitida del generador RF mientras que Phacia fuera,giunz es la energa medida del metro de la energa.
Es tan obvios que los primeros datos son incongruentes en cunto resulta
que las transiciones amplifican en conjunto a

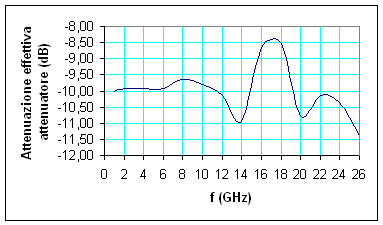

frecuencia del 1GHz. En el diagrama que viene introdujo la respuesta eficaz en la frecuencia del supresor, famosa como
la caracterstica es aceptable tambin ms all de 18GHz los correspondientes la especfica del constructor.
4) acoplador direccional de los funcionamientos de la medida
El acoplador direccional es un dispositivo a 4 puertas de las cuales en nuestro caso W est la esclusa permanentemente en50,
a la puerta de la renta que viene sended marcas ellas que venan del generador RF mientras que viene la puerta directa conectado con
el canal del metro de la energa a travs de un sensor y finalmente la puerta juntada viene conectado con el canal de B con uno
segn el sensor. Puesto que la venda del acoplador direccional se abarca entre el 1GHz y 2GHz el generador viene
mantenido a la frecuencia intermedia de 1,5GHz con una energa nominal de los 0dBm que interpolando entre los valores
iguale previamente la energa distribuida los aproximadamente "5dBm que corresponden los aumentos a usted con eficacia uno.

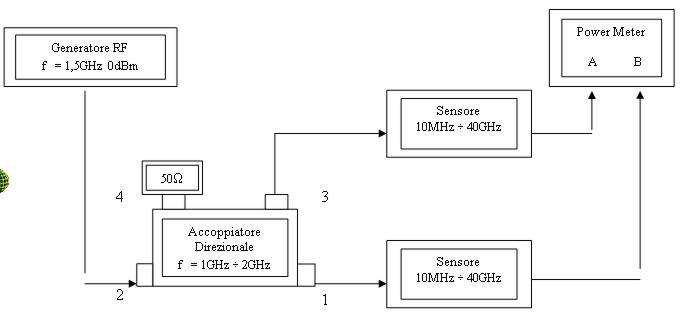

El contorno de la medida por lo tanto est siguiendo adonde para semplicit no se han trado detrs las transiciones :
 |
En tales condiciones de la medida uno se encuentra a la energa directa de la puerta de los "4,9dBm y a la puerta juntada una
energa de los "24,79dBm.

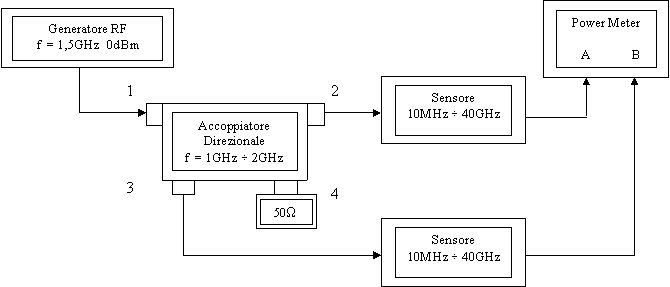

Para estimar el aislamiento es necesario dar vueltaal acoplador direccional demostrado como en figura :
en este caso uno se encuentra en la energa del canal de B de los "5,03dBm mientras que en el canal" a los 38,2dBm.
